创惠通信CH-SS200导航系统干扰器

基于SDR（软件定义无线电）架构设计开发，支撑包括GPS、北斗、GLONASS、Galileo等4大导航系统，进行精准干扰，只干扰导航终端侧设备，不影响通信业务。

发射功率低，干扰效果好，基于信令屏蔽技术，相比其他采用大功率数字合成技术（DDS）方式的压制干扰设备，发射功率低，干扰效果好，干扰方式采用导航相同的标准信令方式，满足对导航制式所有频段的精准屏蔽。

1.系统特点

Ø 自适应，即插即用，自动扫描接收的网络频段信息，自动配置无需复杂参数设置。

设备上电后即可使用，无需任何参数设置，部分场景可通过调整功率控制覆盖范围。

Ø 支持导航系统的8个频段，频段包括GPS：L1 1575MHz，L2 1227MHz，L5 1176MHz，北斗：B1 1561MHz，B2 1207MHz，B3 1268MHz，GLONASS L1 1602MHz，L2 1246MHz，GALILEO L1 1575MHz 的所有制式干扰。



2.产品原理

设备由2路射频放大器单元，3个单通道信令干扰源及电源单元组成。

开机先对各导航频段的下行信号进行扫描，自动配置干扰频点，信号合成产生导频信令级干扰信号，经功率放大器输出到天线，设备开启射频功率进行干扰。











3. 产品规格

项目	技  术  参  数
输出端口（2）	端口1 1160-1300MHz 端口2：1560-1605MHz
射频功率	通道1，1160-1300MHz: ≧100W  通道2，1560-1605MHz：≧100W
支持干扰方式	通道内支持配置9个载波
带内波动	每信道内波动≤2dB
增益调节范围	30dB
增益调节步长	1dB
输出电压驻波比	≤1.5
电源功耗	1500W
开路保护	工作模式下，在额定功率输出，输出端口开路下，连续10分钟不损坏模块，模块各项性能指标不恶化；
有效干扰范围	定向天线（天线增益12dBi）＞3km 全向天线（天线增益6dBi）＞2km（直径）
供电范围	AC220V/110V
尺寸(长*宽*高）高)(mm)	500mm*440mm*235mm
净重(kg)	30KG
射频接口	2*50Ω/N-J；1*50Ω/SMA-J
接口类型	本地通信：TCP/IP ， RJ45以太网口
工作温度	-25℃ ～ 55℃（环境温度）强制风冷散热
储存温度	-45℃～85℃
湿度	≤95%
防护等级	IP65（室外）

















































































4.产品外观

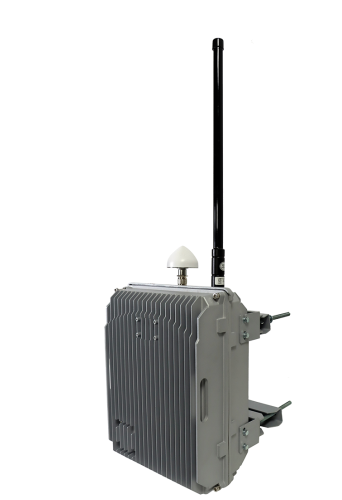

        备注：天线外观为全向天线增益3dBi，设备为双天线版本
